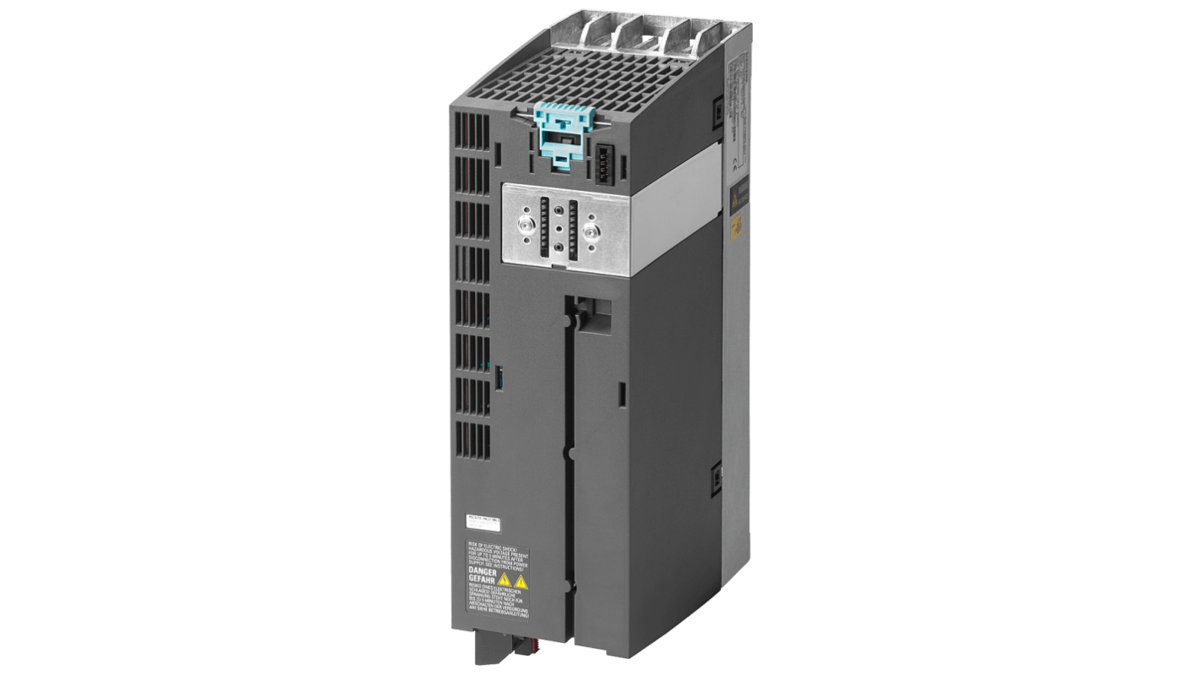

Новые силовые модули PM240-2

Наша компания спешит сообщить, что появились в продаже новые силовые модули PM240-2 частотных преобразователей SINAMICS G120 мощностью до 15 кВт (типоразмеры от FSA до FSC). Новые силовые модули PM240-2 в будущем заменят нынешние силовые модули PM240 типоразмеров от FSA до FSC.

Новое поколение силовых модулей обладает высокой удельной мощностью при меньшем типоразмере и частотные преобразователи с новыми силовыми модулями могут устанавливаться бок-о-бок без ухудшения параметров и характеристик. К примеру, типоразмер FSB новых силовых модулей PM240-2 меньше типоразмера FSB силовых модулей PM240 по ширине на 1/3 и рассчитан на мощности до 7,5 кВт, в то время как типоразмер FSB силовых модулей PM240 рассчитан на мощности до 4 кВт. В результате пользователи получают более мощные и в то же время меньшие по габаритам преобразователи, что позволяет экономить материальные затраты и пространство в шкафу.

 Новые силовые модули PM240-2 оснащены втычными соединениями, как со стороны сети, так и со стороны двигателя, что упрощает ввод в эксплуатацию и техническое обслуживание. Кроме того пластины для экрана также поставляются с новыми силовыми модулями без дополнительной цены. В новых силовых модулях PM240-2 компания Siemens применила новую концепцию охлаждения – теперь имеются версии с сквозным монтажом в шкафу (с внешней вентиляцией). Таким образом в шкафу образуется меньше тепла и кроме того опять же экономится пространство, а экономия пространства означает то, что шкаф можно выбрать с меньшими размерами и таким образом сэкономить на его стоимости.

Еще одно преимущество новых силовых модулей PM240-2 заключается в том, что их можно использовать без сетевых дросселей для гашения пиков тока, даже при соотношении номинальной мощности и мощности короткого замыкания (Uk) меньше 1%. Для этого нужно выбрать силовой модуль на одну ступень мощности выше. Силовые модули PM240-2 оснащены съемными клеммами подключения со стороны сети, двигателя и тормозного резистора, что делает техническое обслуживание более эффективным. Типоразмер FSA с встроенным фильтром класса А теперь имеет тот же установочный размер. В будущем компания Siemens планирует выпустить силовые модули PM240-2 и на напряжение 200 (220)В 1AC и 3AC.

Для новых силовых модулей PM240-2 используются дополнительные компоненты, такие как сетевые дроссели и тормозные резисторы преобразователей SINAMICS G120C и компоненты со стороны выхода силовых модулей PM230 и свои выходные дроссели. Синусные фильтры для PM240-2 не предусмотрены.

Важное предназначение новых силовых модулей PM240-2 заключается в объединении силовых модулей SINAMICS G120 PM240 и SINAMICS S120 PM340.

В результате расширения программных функций должны соблюдаться следующие условия совместимости управляющих модулей и новых силовых модулей PM240-2:

• SINAMICS G120: управляющие модули CU230P-2, CU240B/E-2 и CU250S-2 должны иметь прошивку V4.6
• SINAMICS S120: управляющие модули CU310-2 и CU320-2 должны иметь прошивку V4.7

Также планируется совместное функционирование силовых модулей PM240-2 и управляющих модулей SINAMICS S110 CU305 с прошивкой V4.4

Для ввода в эксплуатацию, оптимизации и диагностики частотных преобразователей с PM240-2 при помощи компьютера используются программы STARTER V4.3 или Startdrive V12.

Существующие силовые модули PM240 и PM340 все еще будут поставляться некоторое время.
